Kubernetes 개요

셀코 2023. 2. 15. 19:35

Kubernetes

k8s , kube 등으로 불림

한국어 매뉴얼을 제공한다.

테이너화된 애플리케이션을 자동으로 배포, 스케일링 및 관리해주는 오픈소스 시스템입니다.

내용추가 필요

용어

  1. Node : 노드는 클러스터에 따라 가상 또는 물리적 머신일 수 있다. ( 장비를 뜻함 ), 노드는 마스터에 의해 관리된다. 하나의 노드는 여러개의 Pod 를 가질 수 있고, 마스터는 클러스터 내 노드를 통해서 파드에 대한 스케쥴링을 자동으로 처리한다.

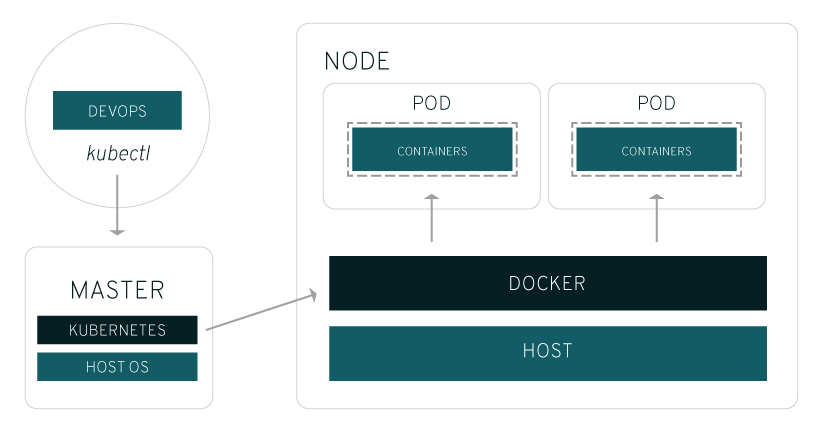

기본 구조

  1. Pod : Cluster 에서 실행 중인 Container 집합으로 일부 자원을 공유한다.
    1. 볼륨과 같은, 공유 스토리지
    2. 클러스터 IP 주소와 같은, 네트워킹
    3. 컨테이너 이미지 버전 또는 사용할 특정 포트와 같이, 각 컨테이너가 동작하는 방식에 대한 정보

container
Pod

  1. Control Plain : API 와 인터페이스들을 노출하는 컨테이너 오케스트레이션 레이어
  2. 클러스터 : 여러 노드의 집합

구성요소

컨트롤 플레인 컴포넌트

컨트롤 플레인 컴포넌트는 클러스터에 관한 전반적인 결정(예를 들어, 스케줄링)을 수행하고 클러스터 이벤트(예를 들어, 디플로이먼트의 replicas 필드에 대한 요구 조건이 충족되지 않을 경우 새로운 파드를 구동시키는 것)를 감지하고 반응한다.

컨트롤 플레인 컴포넌트는 클러스터 내 어떠한 머신에서든지 동작할 수 있다. 그러나 간결성을 위하여, 구성 스크립트는 보통 동일 머신 상에 모든 컨트롤 플레인 컴포넌트를 구동시키고, 사용자 컨테이너는 해당 머신 상에 동작시키지 않는다. 여러 VM에서 실행되는 컨트롤 플레인 설정의 예제를 보려면 kubeadm을 사용하여 고가용성 클러스터 만들기를 확인해본다.

kube-apiserver

API 서버는 쿠버네티스 API를 노출하는 쿠버네티스 컨트롤 플레인 컴포넌트이다. API 서버는 쿠버네티스 컨트롤 플레인의 프론트 엔드이다.

쿠버네티스 API 서버의 주요 구현은 kube-apiserver 이다. kube-apiserver는 수평으로 확장되도록 디자인되었다. 즉, 더 많은 인스턴스를 배포해서 확장할 수 있다. 여러 kube-apiserver 인스턴스를 실행하고, 인스턴스간의 트래픽을 균형있게 조절할 수 있다.

etcd

모든 클러스터 데이터를 담는 쿠버네티스 뒷단의 저장소로 사용되는 일관성·고가용성 키-값 저장소.

쿠버네티스 클러스터에서 etcd를 뒷단의 저장소로 사용한다면, 이 데이터를 백업하는 계획은 필수이다.

etcd에 대한 자세한 정보는, 공식 문서를 참고한다.

kube-scheduler

노드가 배정되지 않은 새로 생성된 파드 를 감지하고, 실행할 노드를 선택하는 컨트롤 플레인 컴포넌트.

스케줄링 결정을 위해서 고려되는 요소는 리소스에 대한 개별 및 총체적 요구 사항, 하드웨어/소프트웨어/정책적 제약, 어피니티(affinity) 및 안티-어피니티(anti-affinity) 명세, 데이터 지역성, 워크로드-간 간섭, 데드라인을 포함한다.

kube-controller-manager

컨트롤러를 구동하는 마스터 상의 컴포넌트.

논리적으로, 각 컨트롤러는 개별 프로세스이지만, 복잡성을 낮추기 위해 모두 단일 바이너리로 컴파일되고 단일 프로세스 내에서 실행된다.

이들 컨트롤러는 다음을 포함한다.

노드 컨트롤러: 노드가 다운되었을 때 통지와 대응에 관한 책임을 가진다.
레플리케이션 컨트롤러: 시스템의 모든 레플리케이션 컨트롤러 오브젝트에 대해 알맞은 수의 파드들을 유지시켜 주는 책임을 가진다.
엔드포인트 컨트롤러: 엔드포인트 오브젝트를 채운다(즉, 서비스와 파드를 연결시킨다.)
서비스 어카운트 & 토큰 컨트롤러: 새로운 네임스페이스에 대한 기본 계정과 API 접근 토큰을 생성한다.

cloud-controller-manager

클라우드별 컨트롤 로직을 포함하는 쿠버네티스 컨트롤 플레인 컴포넌트이다. 클라우드 컨트롤러 매니저를 통해 클러스터를 클라우드 공급자의 API에 연결하고, 해당 클라우드 플랫폼과 상호 작용하는 컴포넌트와 클러스터와만 상호 작용하는 컴포넌트를 구분할 수 있게 해 준다.
cloud-controller-manager는 클라우드 제공자 전용 컨트롤러만 실행한다. 자신의 사내 또는 PC 내부의 학습 환경에서 쿠버네티스를 실행 중인 경우 클러스터에는 클라우드 컨트롤러 매니저가 없다.

kube-controller-manager와 마찬가지로 cloud-controller-manager는 논리적으로 독립적인 여러 컨트롤 루프를 단일 프로세스로 실행하는 단일 바이너리로 결합한다. 수평으로 확장(두 개 이상의 복제 실행)해서 성능을 향상시키거나 장애를 견딜 수 있다.

다음 컨트롤러들은 클라우드 제공 사업자의 의존성을 가질 수 있다.

노드 컨트롤러: 노드가 응답을 멈춘 후 클라우드 상에서 삭제되었는지 판별하기 위해 클라우드 제공 사업자에게 확인하는 것
라우트 컨트롤러: 기본 클라우드 인프라에 경로를 구성하는 것
서비스 컨트롤러: 클라우드 제공 사업자 로드밸런서를 생성, 업데이트 그리고 삭제하는 것

노드 컴포넌트

노드 컴포넌트는 동작 중인 파드를 유지시키고 쿠버네티스 런타임 환경을 제공하며, 모든 노드 상에서 동작한다.

kubelet

클러스터의 각 노드에서 실행되는 에이전트. Kubelet은 파드에서 컨테이너가 확실하게 동작하도록 관리한다.

Kubelet은 다양한 메커니즘을 통해 제공된 파드 스펙(PodSpec)의 집합을 받아서 컨테이너가 해당 파드 스펙에 따라 건강하게 동작하는 것을 확실히 한다. Kubelet은 쿠버네티스를 통해 생성되지 않는 컨테이너는 관리하지 않는다.

kube-proxy

kube-proxy는 클러스터의 각 노드에서 실행되는 네트워크 프록시로, 쿠버네티스의 서비스 개념의 구현부이다.

kube-proxy는 노드의 네트워크 규칙을 유지 관리한다. 이 네트워크 규칙이 내부 네트워크 세션이나 클러스터 바깥에서 파드로 네트워크 통신을 할 수 있도록 해준다.

kube-proxy는 운영 체제에 가용한 패킷 필터링 계층이 있는 경우, 이를 사용한다. 그렇지 않으면, kube-proxy는 트래픽 자체를 포워드(forward)한다.

컨테이너 런타임

컨테이너 런타임은 컨테이너 실행을 담당하는 소프트웨어이다.

쿠버네티스는 여러 컨테이너 런타임을 지원한다. 도커(Docker), containerd, CRI-O 그리고 Kubernetes CRI (컨테이너 런타임 인터페이스)를 구현한 모든 소프트웨어.

애드온

애드온은 쿠버네티스 리소스(데몬셋, 디플로이먼트 등)를 이용하여 클러스터 기능을 구현한다. 이들은 클러스터 단위의 기능을 제공하기 때문에 애드온에 대한 네임스페이스 리소스는 kube-system 네임스페이스에 속한다.

선택된 일부 애드온은 아래에 설명하였고, 사용 가능한 전체 확장 애드온 리스트는 애드온을 참조한다.

DNS

여타 애드온들이 절대적으로 요구되지 않지만, 많은 예시에서 필요로 하기 때문에 모든 쿠버네티스 클러스터는 클러스터 DNS를 갖추어야만 한다.

클러스터 DNS는 구성환경 내 다른 DNS 서버와 더불어, 쿠버네티스 서비스를 위해 DNS 레코드를 제공해주는 DNS 서버다.

쿠버네티스에 의해 구동되는 컨테이너는 DNS 검색에서 이 DNS 서버를 자동으로 포함한다.

웹 UI (대시보드)

대시보드는 쿠버네티스 클러스터를 위한 범용의 웹 기반 UI다. 사용자가 클러스터 자체뿐만 아니라, 클러스터에서 동작하는 애플리케이션에 대한 관리와 문제 해결을 할 수 있도록 해준다.

컨테이너 리소스 모니터링

컨테이너 리소스 모니터링은 중앙 데이터베이스 내의 컨테이너들에 대한 포괄적인 시계열 매트릭스를 기록하고 그 데이터를 열람하기 위한 UI를 제공해 준다.

클러스터-레벨 로깅

클러스터-레벨 로깅 메커니즘은 검색/열람 인터페이스와 함께 중앙 로그 저장소에 컨테이너 로그를 저장하는 책임을 진다.

feature

  1. auto rollback & rollout : 쿠버네티스를 사용하여 배포된 컨테이너의 원하는 상태를 서술할 수 있으며 현재 상태를 원하는 상태로 설정한 속도에 따라 변경할 수 있다. 예를 들어 쿠버네티스를 자동화해서 배포용 새 컨테이너를 만들고, 기존 컨테이너를 제거하고, 모든 리소스를 새 컨테이너에 적용할 수 있다.
  2. Serivce Discovery & load Balancing : 쿠버네티스는 DNS 이름을 사용하거나 자체 IP 주소를 사용하여 컨테이너를 노출할 수 있다. 컨테이너에 대한 트래픽이 많으면, 쿠버네티스는 네트워크 트래픽을 로드밸런싱하고 배포하여 배포가 안정적으로 이루어질 수 있다.
  3. Storage Orchestration : 쿠버네티스를 사용하면 로컬 저장소, 공용 클라우드 공급자 등과 같이 원하는 저장소 시스템을 자동으로 탑재 할 수 있다.
  4. Secret & configuration management
  5. Automatic bin packing : 컨테이너화된 작업을 실행하는데 사용할 수 있는 쿠버네티스 클러스터 노드를 제공한다. 각 컨테이너가 필요로 하는 CPU와 메모리(RAM)를 쿠버네티스에게 지시한다. 쿠버네티스는 컨테이너를 노드에 맞추어서 리소스를 가장 잘 사용할 수 있도록 해준다.
  6. batch execution : 쿠버네티스를 사용하면 암호, OAuth 토큰 및 SSH 키와 같은 중요한 정보를 저장하고 관리 할 수 있다. 컨테이너 이미지를 재구성하지 않고 스택 구성에 시크릿을 노출하지 않고도 시크릿 및 애플리케이션 구성을 배포 및 업데이트 할 수 있다.
  7. IPv4/IPv6 dual-stack : 파드와 서비스에 IPv4와 IPv6 주소 할당
  8. Horizontal Scaling : 간단한 명령어나 UI를 통해서 또는 CPU 사용량에 따라 자동으로 애플리케이션의 스케일을 업 또는 다운한다.
  9. Recovery ( self-healing ) : 쿠버네티스는 실패한 컨테이너를 다시 시작하고, 컨테이너를 교체하며, '사용자 정의 상태 검사'에 응답하지 않는 컨테이너를 죽이고, 서비스 준비가 끝날 때까지 그러한 과정을 클라이언트에 보여주지 않는다.
  10. Designed for extensibility : 쿠버네티스는 매우 유연하게 구성할 수 있고 확장 가능하다. 결과적으로 쿠버네티스 프로젝트를 포크하거나 코드에 패치를 제출할 필요가 거의 없다.
